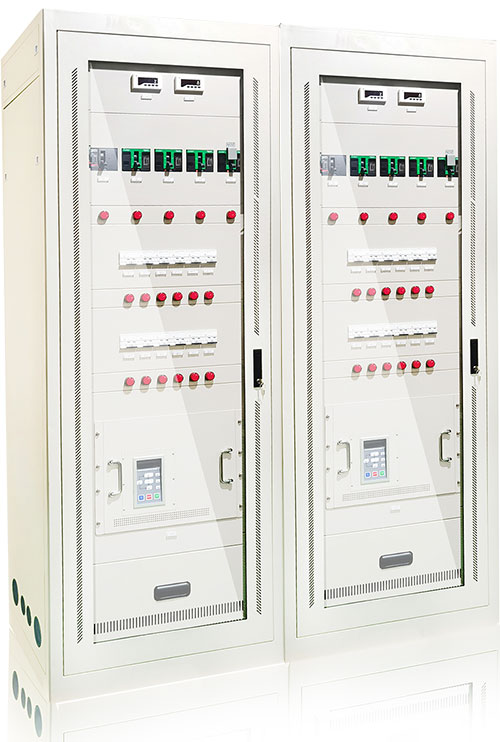

奧森電氣UPS一體柜

簡要介紹

隨著通信行業的飛快發展和競爭的日趨激烈，業務的發展和全網絡的質量成為了運營商關注的重點，而網絡能源系統作為整個網絡的心臟、保障和支撐系統，決定著網絡的穩定運行和服務質量，其重要性不言而喻。因此，網絡能源系統的可靠性、高可用性就成為了通信行業穩步發展的基礎。

三大核心打造一體化網絡能源通信機房，可大大減少人力成本。

解決問題
網絡核心即“網絡心臟”——動力機房，動力機房必須有效解決三大問題：
首先，交流不間斷供電系統及環境調節系統高可用性是通信機房網絡能源系統首要解決的核心問題。這其中電力能源的純凈度成為確保系統獲取高可用、高效率的關鍵，因此在設備的采購中盡可能選擇同一標準的品牌產品。
其次，必須提供穩定的動力能源，保證網絡不間斷。動力機房對穩定性要求最為苛刻，只有有效地解決這一核心問題才能保證網絡7×24×365的運行，使UPS供電系統能在最大MTBF狀態下工作，重要負載實現“雙母線”供電，確保母線或UPS系統實現不停電維護，從而避免“單點故障”發生。同時，只有這樣才能為網絡提供更多的可選擇的冗余備份，保證電源在故障時可實現無斷點切換，確保網絡在升級擴容無需關機等等。
最后，運營環境必須可靠。通信機房的穩定與否關系到整個電信運營網絡能否正常運營，而機房的環境也成為不可或缺的因素，要考慮溫度、濕度、潔凈度等方方面面，只有這樣才能為獲取最可靠的運營環境提供保障。

真正“一體化”的動力機房設計方案。

方案主要有四部份：
1、低壓配電系統
由自動切換(ATS)柜、UPS的輸入/輸出配電柜、空調開關柜四個部分組成低壓配電系統。從方案來看，自動切換(ATS)柜采用1600A型號，以完成雙路輸入電源的自動切換；UPS的輸入配電柜主要負責對“1+1”型160KVA UPS冗余并機系統、空調機組、照、消防等設備提供分配電力供應；UPS的輸出配電柜負責向位于IDC機房內的各種IT設備、應急照明、消防等設備提供分配UPS電源；空調開關柜負責機房精密空調配電。
2、交流不間斷電源系統
考慮到項目的當前的應用狀況和未來的業務增長情況，在交流不間斷電源系統中，大部分在第一期首先配置了一套輸出功率為160KVA的“1+1”型UPS冗余并機系統。第二期工程中再增配一臺160KVAUPS單機，從而構成了“2+1”型UPS冗余并機系統，使總輸出功率達到了320KVA。到第三期工程中，又增配一臺160KVAUPS單機，形成了“3+1”型UPS冗余并機系統，總輸出功率達到了480KVA。
3、機房精密空氣調節系統
在機房精密空氣調節系統中，為了保證獲得理想的環境條件，共配置了27臺精密空調。在實際應用中，用戶托管區配置了12臺DME037E空調，每臺空調制冷量為8.6kW，其中10臺空調工作機，2臺為備用機，當10臺空調同時工作時可以提供86 kW的制冷量；大客戶生產區配置DME037空調8臺，其中一臺作為備用機；另外，在電源室及網絡室共配置7臺。
4、動力設備與環境監控系統
被監控的設備包括各種低壓配電設備，而被監控的典型參數有：輸入?yún)?shù)（包括交流電壓、電流、功率、頻率、計量功率、功率因數），輸出參數（包括交流電壓、電流、功率因數)，低壓配電屏狀態指示。
方案中引入了智能化設計，采用智能空調設備和 UPS供電系統作為智能設備接入，安裝了UPS單體電池監控系統，同時也配備了機房環境監測設備，以監測溫度、濕度、水浸等環境狀況。
高可靠、高效率、高可用的應用特點
從應用情況來看，互聯網交換中心一體化動力機房不僅僅局限于UPS電源系統，而且還包括配電、直流電源、空氣調節、動力及環境監控等設備，通過這樣一體化的設計組合，可以為主設備的正常運行提供服務和可靠的保障，也實現了高可靠、高效率、高可用的應用效果。
可靠性和可用性突出。由于在方案應用中全部采用了一體化系統系統方案，其系統的設計符合國家設計標準和信息產業部標準。這樣，在設計、生產、制造中，就統一了標準，從而在技術上、工藝流程上保持統一，使設備能夠?qū)崿F(xiàn)匹配，讓整套系統中的所有部件都可以發揮出最佳的性能，獲取最純凈的電力能源，確保IDC網絡設備、數據設備等關鍵設備的永不間斷工作，同時也避免因各設備互相兼容問題而導致系統故障。而且，選用的設備具有良好的電磁兼容性和電氣隔離性能，這樣就不影響其他設備的正常運行。
實現了易維護和易擴展。由于主設備采用模塊化結構設計，因此相當便于故障的維護與處理；端到端一體化網絡能源方案的設計核心之一就在網絡的可擴展性，其因此在系統設計中充分考慮到用戶后期的擴容，做了合理的冗余設計，確保中期與初期的應用效果一致。
此外，系統全部采用了智能化的設計思路，系統主設備自動切換開關、交流配電系統、交流不間斷電源UPS、直流不間斷機房精密空調、動力監控均采用智能化設計，這樣就不需要另購“智能接口板”，使整個網絡更加智能，迎合了網絡能源智能化的發展趨勢。
該機房系統交付使用后，經過一段時間的運行，完全了滿足計算機等各種微機電子設備和工作人員對溫度、濕度、潔凈度、電磁場強度、噪音干擾、安全保安、防漏、電源質量、振動、防雷和接地等的要求。從目前運行的狀況看來，整套系統可用度達到99.9999%以上，從而為主網絡平臺提供了一個安全、可靠的動力平臺。它可以保證獲取最純凈的電力能源，整體規劃分步實施的設計思路避免了系統‘拉鏈式’規劃，—步到位地建立了網絡高速公路，同時大大降低了運行風險，也為交換中心的穩定運營提供了可靠的能源保障，確保了網絡穩定運行
